揭秘纳米晶磁芯种类,用途(附图)!

2018-09-30 16:25

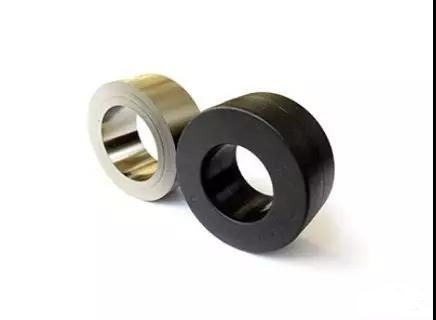

纳米晶磁芯具有极高的导磁率,高饱和磁感应强度,低矫顽力,低损耗。适用于EMC/EMI滤波器共模电感,高频变压器,变频器,电流互感器等场合。在新能源领域,如太阳能逆变器,风力发电等场合也得到了广泛的应用。





纳米晶磁片,手机无线充电器磁片,通信设备屏蔽片,超薄非晶纳米晶屏蔽磁片

纳米晶磁片具有极高的导磁性能。主要用于手机无线充电接收端,屏蔽电磁对手机的干扰,减少能量的损失,提高充电效率。也可以用于其它无线充电领域,比如汽车无线充电器。纳米晶磁片最薄厚度可以达到0.1mm,也可以增加厚度以获得更高的性能,可以根据客户需求订做各种尺寸及形状。







共模电感用纳米晶磁芯,高导磁率,用于EMC共模电感,EMI滤波器





纳米晶磁芯具有极高的导磁率,频率特性宽,直到30MHz高频仍有高导磁率。非常适用于EMC滤波器,共模电感,以抑制共模噪声。相对于传统软磁材料,比如铁氧体磁芯,纳米晶磁芯优势明显,高电感量,滤波效果好,体积小,铜线匝数少,高效节能。

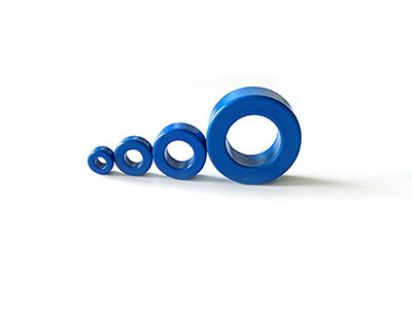

高频变压器用纳米晶磁芯

环氧涂层纳米晶磁芯相对装盒的磁芯来说,体积更小,需要更少的铜线,低铜损,减少成本,节能以及节省空间。适用于微型滤波器共模电感,ISDN网络变压器,网络滤波器,EMC滤波器,IGBT/Mosfet驱动变压器,高清摄像头信号传输变压器/滤波器。

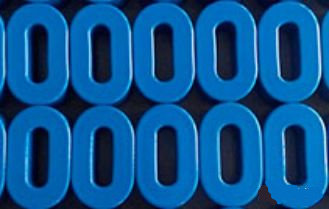

新能源电动汽车直流母线专用纳米晶磁芯,定制EMC椭圆形非晶纳米晶磁芯,变频器EMI磁芯





椭圆型的纳米晶磁芯主要用于共模滤波电感,方便直接穿过母线。主要用于变频器与电机之间,滤除高频噪声,以保护变频器及电机轴承,在新能源电动汽车动力总成,充电站中得到广泛的应用。







纳米晶磁条





纳米晶块芯,纳米晶块由25微米厚的纳米晶带制成,纳米晶块具有低芯损耗、高磁导率的特点,适用于高频变压器、电感器、传感器、风力发电机。





纳米晶C型磁芯







纳米晶C型芯,非晶c芯升级产品,具有高饱和磁通密度、低矫顽力、低磁芯损耗、极低噪声、高频达20KHz,适用于主变压器、输出电感、升压PFC扼流圈。可替代铁氧体磁芯。尺寸可以定做。





非晶纳米晶切割、开气隙磁芯







非晶和纳米晶间隙磁芯,适合大电流输出电感器、PFC扼流圈、差模扼流圈、霍尔效应传感器集中器,具有饱和磁通密度高、磁芯损耗低等优点。低成本更换高磁芯。







大功率变压器用纳米晶矩形磁芯
